VLT3000变频器无显示故障分析
[正文]:丹佛斯vlt® 3000 变频器是丹佛斯早期的一款变频器。
早在上世纪80年代就采用了丹佛斯自己开发的电压向量控制原理，控制方式比较先进，因此广泛应用于各个行业。
本文讨论上海津信变频器维修中心接修的一台vlt3000变频器情况。
据客户反映，这些变频器在现场使用情况良好，已经用了10多年，基本上没有出现故障。
最近有几台变频器出现上电无显示的情况，由于对丹佛斯变频器的质量感到很满意，因此送来我公司维修。
检查过程：由于这几台vlt3000变频器是小功率的，因此拆装非常的方便。
先检查变频器的主回路，测量整流模块和逆变模块特性良好。
给变频器的输入端送交流电，发现变频器的操作面板没有显示。
等变频器主回路上直流电压释放完全后，将变频器的上盖板拆下，接下来就露出来变频器的控制卡，拆除变频器控制卡上的两根电缆连接线，取出控制卡。

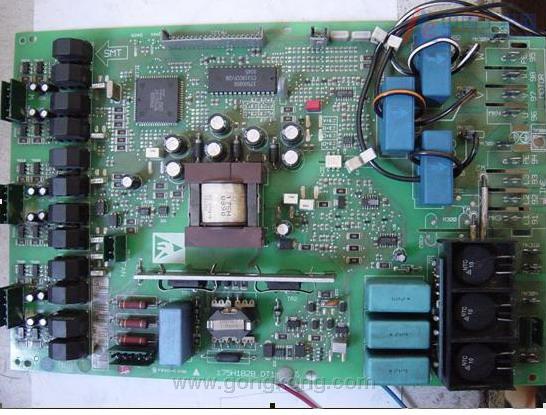

变频器ild卡就出现在我们的面前。
将变频器的ild卡取出来做单板测试，发现变频器操作面板没有显示，确定变频器的ild卡损坏。
故障原因分析：变频器的ild卡损坏，维修人员仔细的检查ild卡。
发现ild卡上的开关电源线路上有腐蚀的痕迹，而且腐蚀靠近开关电源脉冲变压器的次级线圈。
因此把次级线圈附近的滤波电容拆下，发现有几个电解电容下有腐蚀。
测量电解电容，发现电解电容没有电容特性。
因此，导致变频器损坏的原因就是变频器的使用年限太长，电解电容老，导致开关电源损坏。
变频器操作面板没有显示。
维修过程：将变频器的ild卡用特殊液体清洗，更换掉ild卡上的电解电容，将腐蚀线路清理刮干净，并且将断线连接好和损坏线路修复。
待ild卡处理的烘干后做单板测试，发现ild卡开关电源线路工作正常，驱动触发线路也工作正常。
将ild卡安装到变频器上，给变频器送电测试，输出电压三相平衡，做负载试验合格，满足出厂标准，变频器修复。
点击查看大图片
维修经验总结：上海津信变频器维修中心遇到过很多此类故障。
总结的原因是变频器使用的年限太长，而且没有进行过必要的保养，导致变频器出现故障。
因此，为确保变频器可靠连续地运行，延长使用寿命，关键在于日常维护保养。
